AutoCAD Electrical

　　AutoCAD Electrical工具集是一款电气设计软件，是借助 AutoCAD 专业设计和绘图软件绘制电气图纸时可以使用的专业工具集，适用于规划和创建电气设备，以处理特定的工作流程。利用AutoCAD，电气工程师可以快速设计集成系统，所用时间远远少于手动创建相应流程时通常所需的时间。

　　AutoCAD Electrical的电气设计功能可帮助您创建、修改和记录电气控制系统，将工作效率提升高达95%。借助 Electrical 工具组合，可以访问包含 65,000 多个智能电气符号的库，自动对导线进行编号并生成元件标记，自动生成和更新多个自定义报告。

　　新增功能

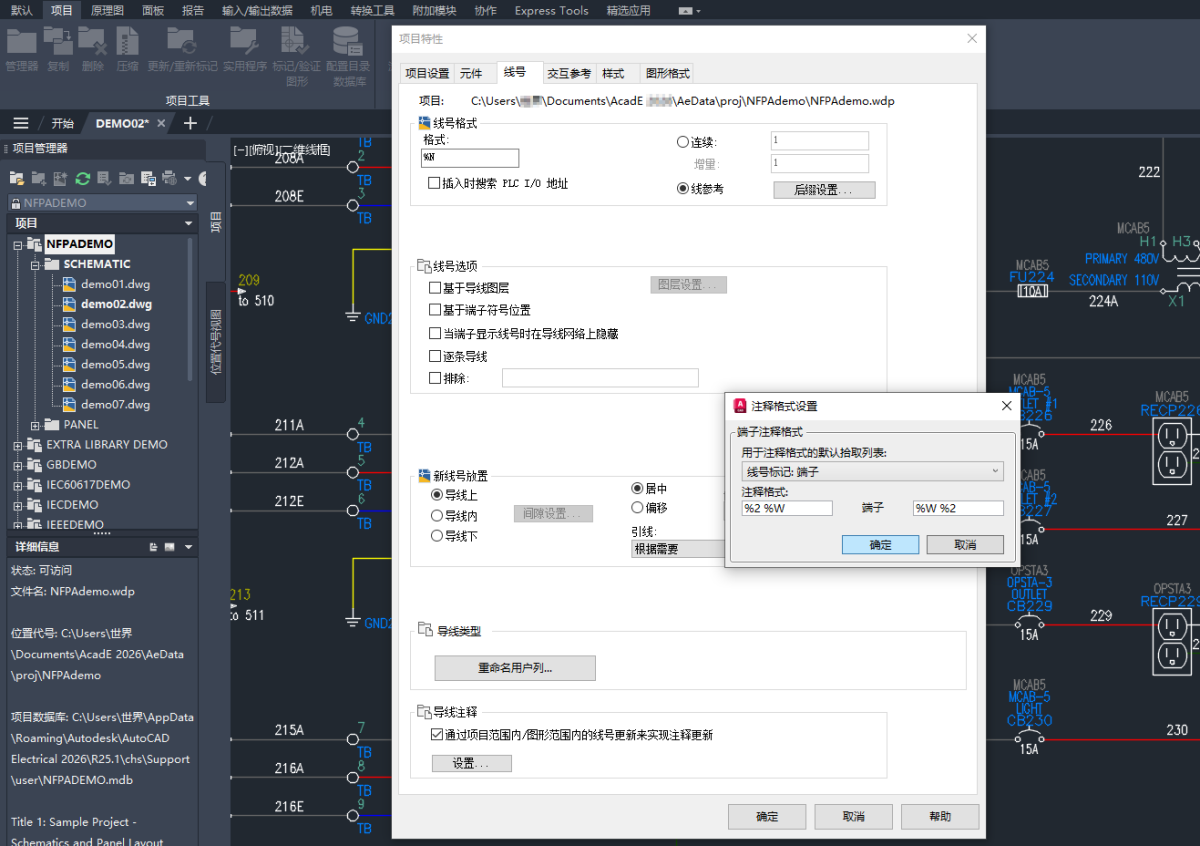

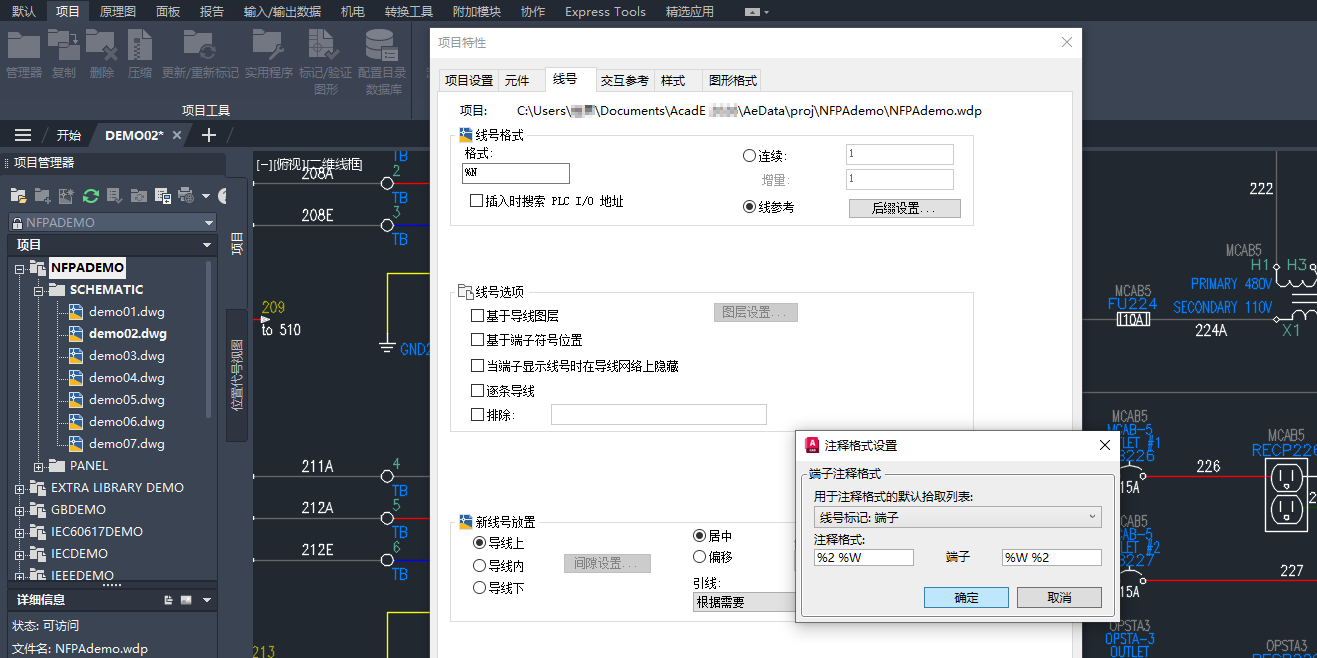

　　1、更新线号注释

　　使用项目范围或图形范围的线号更新来更新面板示意图和端子表示(包括图形化端子排、表格式端子排和跳线图)中的注释。

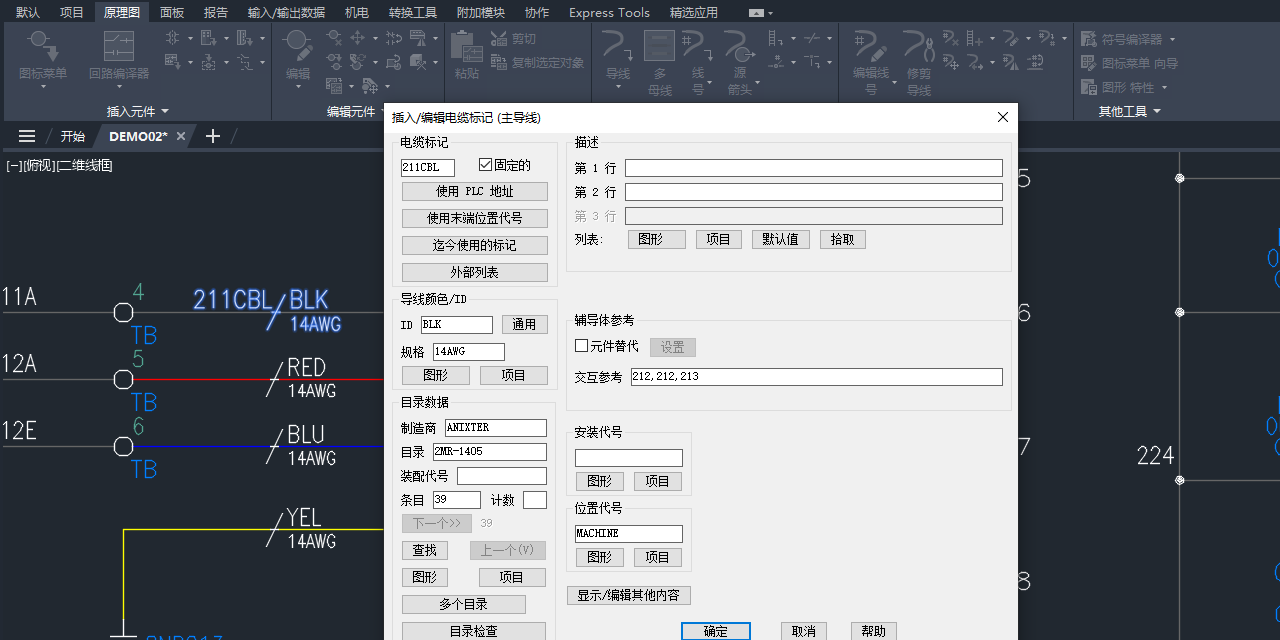

　　2、包含规格信息的增强型电缆标记库

　　所有现有标准的原理图库中的电缆标记符号包括 RATING2 属性。

　　3、连接的支持文件

　　支持文件现已连接，这意味着Autodesk Docs项目中的所有图形和协作者都可以共享一组支持文件。

　　4、制造商目录内容

　　访问Schneider Electric目录内容，以及控制继电器、指示灯、按钮、选择开关、时间继电器和配电箱的关联面板示意图。

　　软件特色

　　动态设计各种电路

　　有用于绘制平面图的电气元件的完整列表

　　自动生成报告

　　电路的三维设计

　　能够调试和排除电路故障

　　能够在布局旁边添加注释和注释

　　能够以PDF格式输出原理图模式
